12 · Product Line

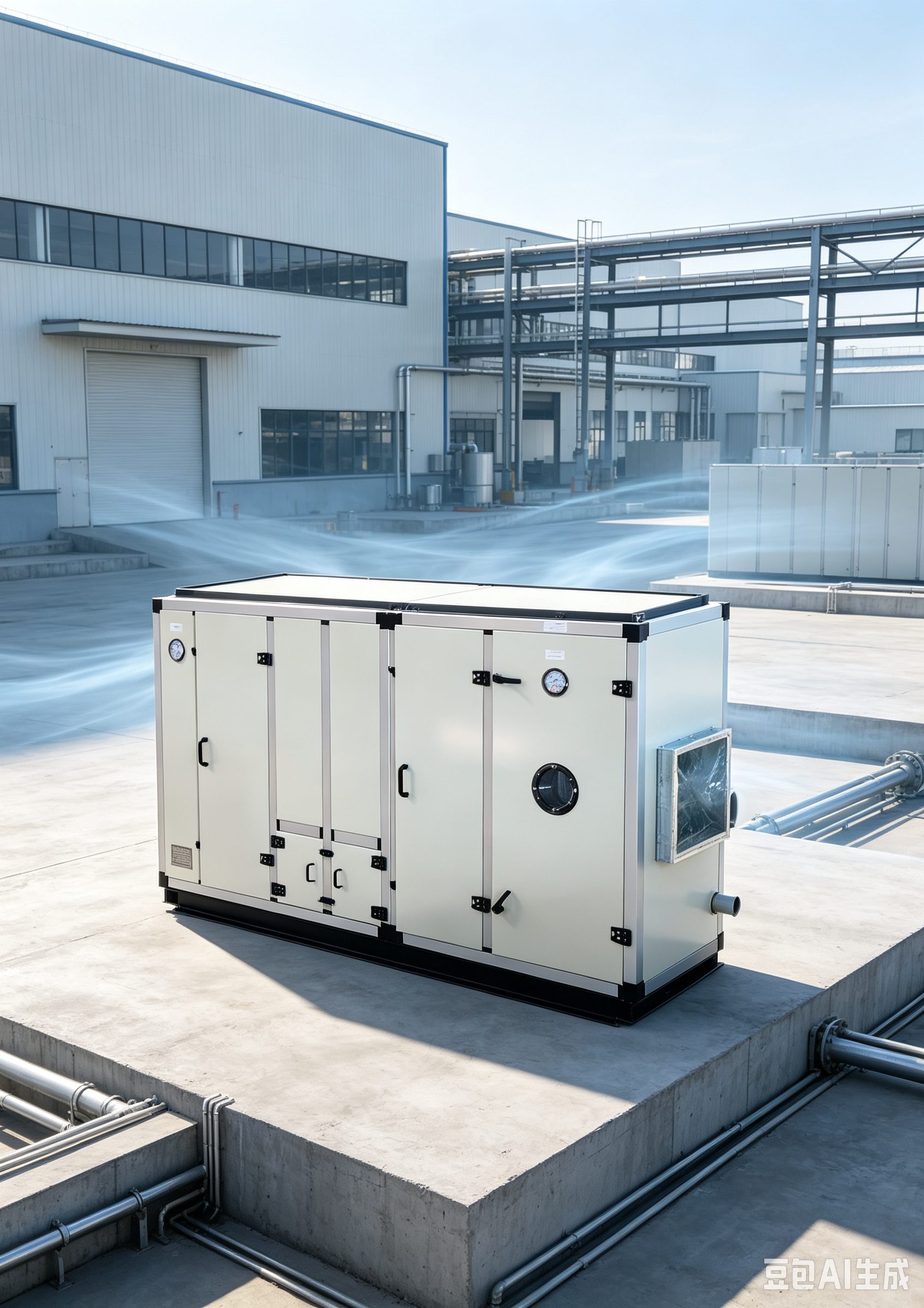

化学过滤整机系统
Chemical Filtration Systems
深床 · 侧开式 · 室内自循环
过滤等级达 G1 级
风量范围2400 ~ 200000 m³/h
二级小类3 类
典型场景石化 / 控制室 / 博物馆
Series · 系列构成
产品系列
深床化学过滤机组
HDBS，300mm 深床，达 G1 级
HDBS达 G1 级
高效深床化学过滤系统
规格：300mm 深床 · HDBS1400~14100
用途：石化 / 化工 / 造纸控制室
侧开式净化机组
PRAS，多级物理 + 化学吸附
PRAS多级吸附
侧开式净化设备
规格：可加热 / 制冷 / 加湿
用途：博物馆、机场、办公楼
空压机进气过滤
CAFH，大型空压机进气净化
CAFH整机
空压机进口用过滤系统
规格：CAFH1506~8085 · 2400~200000 m³/h
用途：大型空压机进气腐蚀气体净化
系列 01 / 03
HDBS 石化厂 DCS 控制室过滤系统
HDBS System for Petrochemical Plant DCS Control Room
- 说明Description
- HDBS 过滤装置用于高浓度腐蚀性气体的场所，比如石化厂、钢铁厂、化工厂等，高效去除粉尘和腐蚀性气体，净化后的空气质量满足美国 ISA 标准的最高 G1 标准，确保自动控制系统不受腐蚀，确保操作人员的安全The high deep bed scrubber (HDBS) is designed for areas where high contaminant gas levels are present. It provides protection against environmentally induced corrosion in control and switch gear rooms equipped with electronic process control systems. The HDBS is ideal for refineries, steel mills, smelters, chemical plants, petrochemical plants, and other hostile environments. Each HDBS is designed to deliver G1 air according to ISA
- 标准配置Standard Configuration
- 箱体；风机；预过滤器；两级化学过滤器；终过滤器。选配：不锈钢箱体、加热段（电加热或热水加热）、防爆电机、PLC 控制器、变频器、气体检测器Frame box / Blower / Prefilters / Two stage chemical filters / Final filters / Optional: stainless steel box, heating section, explosion-proof motor, PLC, VFD, gas detector
技术参数 · Specifications
| 型号 Model | 风量 m³/h | 功率 kW | 机外余压 Pa | PIA kg | N4A1 kg | 宽度 mm | 高度 mm |
|---|---|---|---|---|---|---|---|
| HDBS2100 | 2100 | 3.0 | 100 | 320 | 260 | 1000 | 1550 |
| HDBS4100 | 4000 | 4.0 | 100 | 580 | 470 | 1350 | 2100 |
| HDBS7120 | 7100 | 7.5 | 100 | 1000 | 810 | 2000 | 2350 |
| HDBS10500 | 10500 | 7.5 | 100 | 1550 | 1250 | 2650 | 2650 |
| HDBS12600 | 12600 | 11.0 | 100 | 1760 | 1430 | 2950 | 2650 |
系列 02 / 03

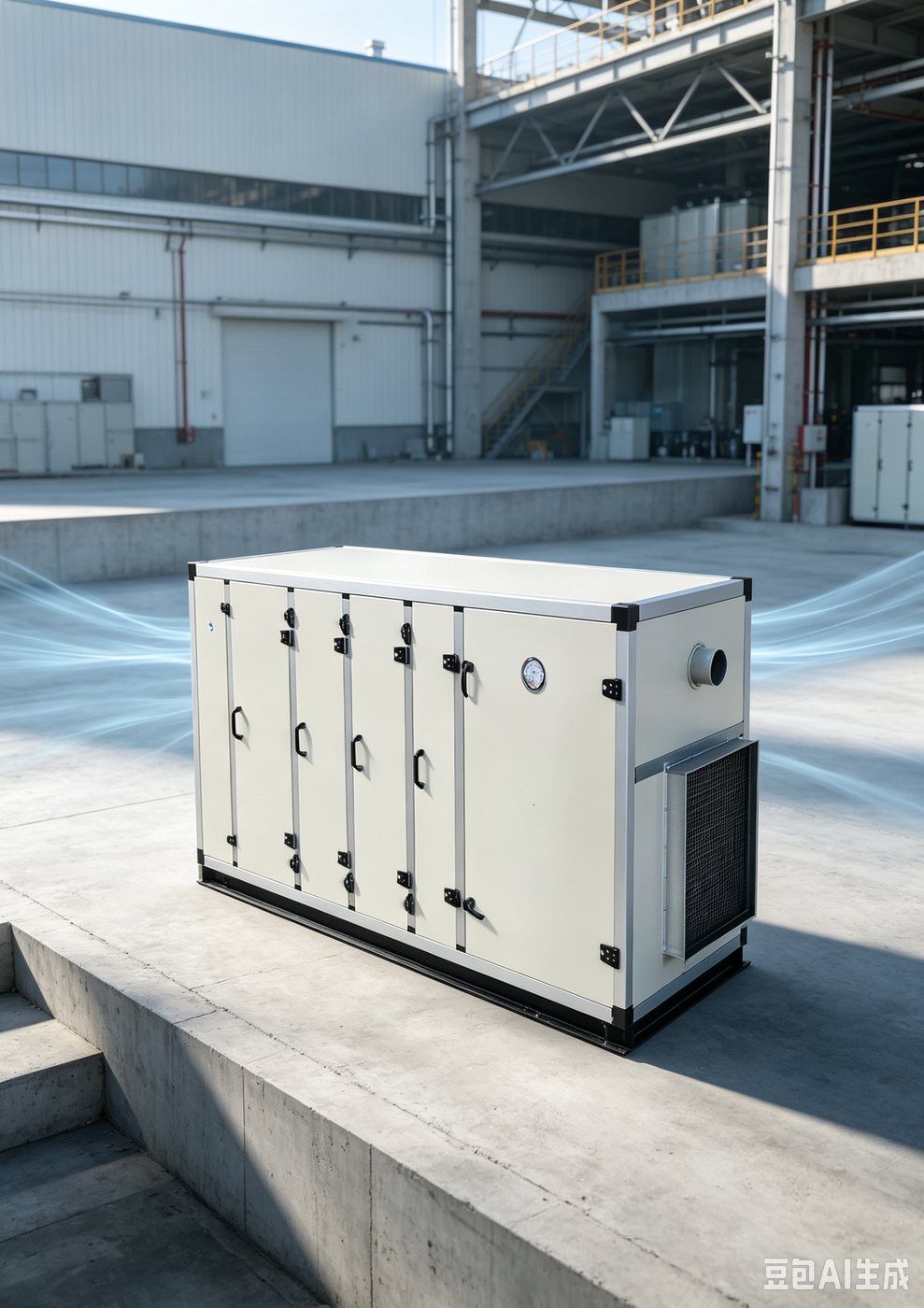

PRAS 化学过滤装置
PRAS Chemical Filtration Unit
- 说明Description
- PRAS 系列侧开式净化设备可以同时清除有害气体和粉尘（也可具有加热、制冷、加湿等功能），主要用于新风系统和回风系统，提供高于 G2 级标准的洁净空气，广泛应用于博物馆、飞机场、办公大楼等舒适性空调系统，以及轻污染的工业场所的通风系统The PRAS series side-opening purification equipment can simultaneously remove harmful gases and dust (and can also have functions such as heating, cooling, and humidification). It is mainly used in fresh air systems and return air systems, providing clean air that meets standards higher than G2 grade. It is widely applied in comfort air conditioning systems for museums, airports, office buildings, as well as ventilation systems in lightly polluted industrial workplaces
- 结构Structure
- 采用框架结构，结构紧凑、美观。箱体采用双层结构，降低了运行噪音，提高了隔热性Frame structure, compact and aesthetically pleasing. Double-layer housing reduces operating noise and improves thermal insulation
- 安装接口Interface
- 净化设备的接口方式灵活，方便现场安装（上进上出、水平进水平出等）Flexible interfaces for on-site installation (top inlet / top outlet, horizontal inlet / horizontal outlet, etc.)
系列 03 / 03

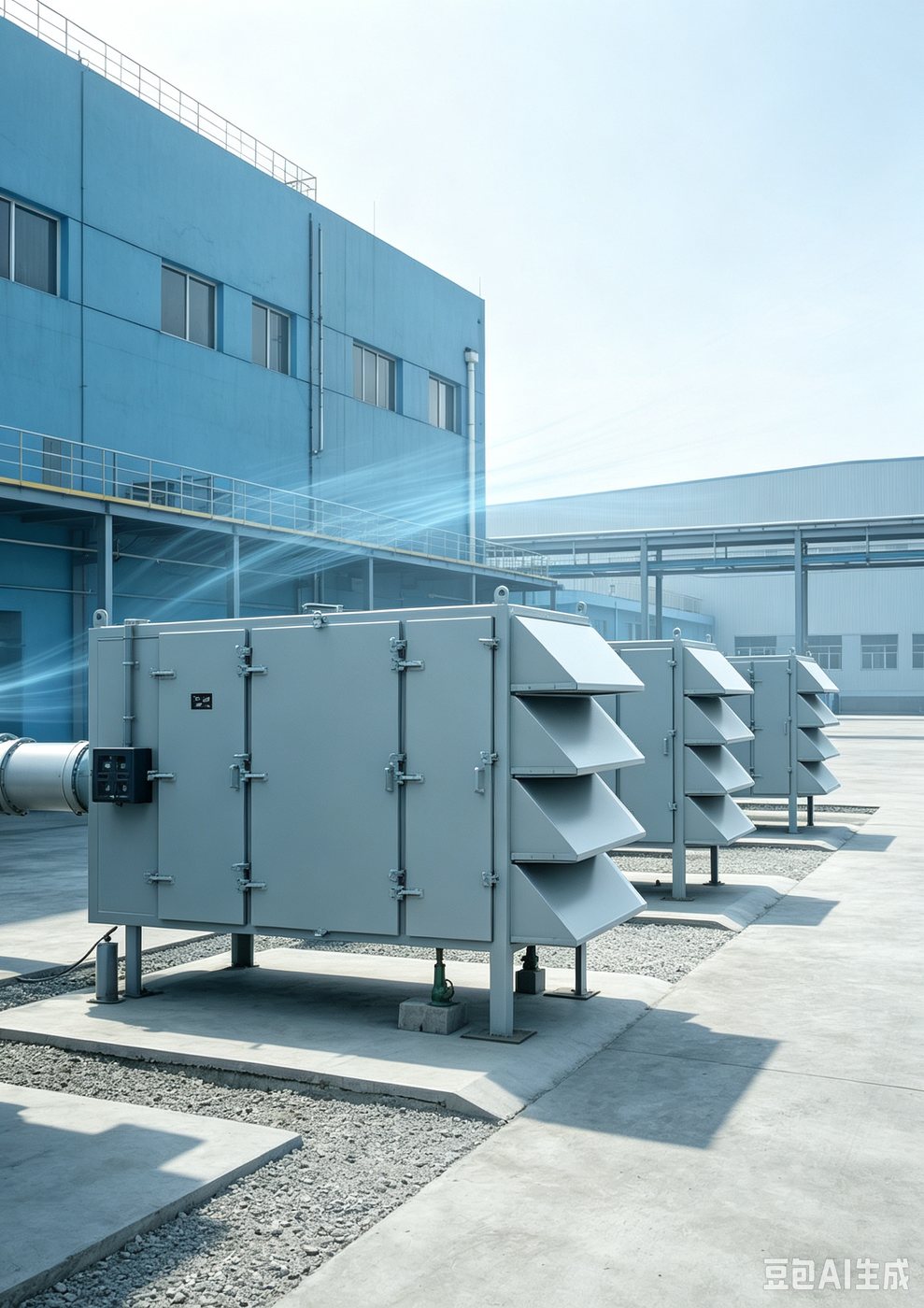

CAFH 空压机进口用过滤系统
CAFH Ventilation System for Inlet of Air Compressors
- 说明Description
- CAFH 过滤装置高效清除腐蚀性气体和粉尘，应用于大型空气压缩机空气入口，保护昂贵的空气动力设备，确保其长期、可靠地运行。CAFH 过滤系统本身不带动力，通过连接法兰方便地与空压机入口连接。系统设计的最小气体去除效率是 99%。外壳材料有 304 不锈钢和碳钢热镀锌、外防锈漆。适用风量 2400~100000 m³/hThe Compressor Intake Air Filter House (CAFH) by Yangguang is a highly efficient multi-stage air purification system that removes gases and particulates such as SO₂, H₂S, Cl₂ at the inlet of large air compressors, protecting pneumatic controls, valves and instruments throughout the plant
- 标准配置Standard Configuration
- 防雨罩；前置过滤（初效 + 中效）；化学过滤器；后置高中效；箱体；阻力表Rainproof cover / Front filters (prefilters + secondary filters) / Chemical filters / Final filters (secondary + HEPA) / Frame box / Manometers to monitor filter resistance
- 过滤段Filtration Stages
- 预过滤器：过滤大于 10μm 的粉尘，保护后面的化学过滤器和高效率的终过滤器；化学过滤器：清除各种污染气体，CAFH 装置中装有扬光生产的 TANV75 过滤模块；终过滤器：过滤大于 1-2μm 的粉尘，也可以过滤 0.3μm 的粉尘Prefilters: >10μm dust / Chemical filters: gaseous contaminants with TANV75 modules / Final filters: >1-2μm, also 0.3μm
技术参数 · Specifications
| 型号 Model | 风量 Airflow m³/h |
|---|---|
| CAFH1506 | 2400 |
| CAFH2006 | 3000-3600 |
| CAFH1515 | 4200-5400 |
| CAFH2015 | 6000-7500 |
| CAFH2020 | 8400-12000 |
| CAFH2025 | 13500-15900 |
| CAFH2525 | 18000-21000 |
| CAFH2530 | 22200-26400 |
| CAFH2535 | 27000-31800 |
| CAFH2540 | 33000-36000 |
